Ключът към избора на плоска медна оплетка или кръгла медна оплетка е да определите дали вашият сценарий на приложение цени повече контактната площ и структурната стабилност, или дали цени повече гъвкавостта при огъване и удобството на окабеляване.
Плоска медна оплетка- подходящ за фиксирани връзки, силнотокови и устойчиви на земетресения приложения
Ако срещнете следните ситуации, дайте приоритет на плоските проводници:
-Свързаните обекти са плоски плочи, като изходни линии на трансформатор, шини на разпределителна уредба и контакти на прекъсвач. Плоската форма може да пасне идеално, да увеличи контактната площ и да намали съпротивлението при контакт.
-Има вибрации в оборудването, като например при свързване към двигатели или големи дизелови двигатели. Неговата структура на тъкане може ефективно да буферира вибрациите и е по-устойчива на умора от едножилни медни пръти.
-Необходимост от предотвратяване на разхлабване: Не е лесно да се разпръсне след рязане и краищата на резбата не се нуждаят от специална обработка по време на монтажа, което прави операцията по-удобна.
- Пренасяне на висок ток: При сценарии с голям ток (като стотици или дори хиляди ампера), плоските проводници имат по-голяма площ на разсейване на топлината и обикновено имат по-добър капацитет на ток, отколкото кръглите проводници със същата площ на напречното сечение.

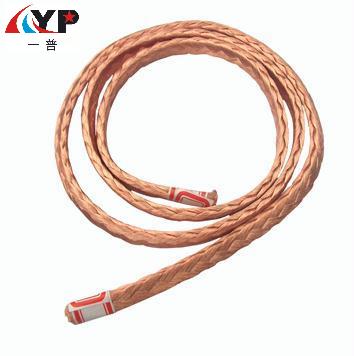

Кръгла медна оплетка- подходящ за гъвкаво окабеляване, връзки за движение и тесни пространства
Ако са изпълнени следните характеристики, кръглите линии са по-подходящ избор:
- Пространството за окабеляване е тясно и криволичещо, като например в ъглите на електрическите шкафове и необходимостта от инсталация на тръбопровод. Усуканата структура на кръгли проводници е изключително мека и има много малък радиус на огъване.
-Свързващите компоненти изискват движение, като кабели за въглеродни четки за двигатели и активни съединения за роботи. Гъвкавостта на кръглите проводници ги прави по-малко податливи на счупване при многократно огъване.
-Пътят на монтажа не е фиксиран: ако позицията на свързване трябва да се коригира на място, кръглият проводник е по-лесен за ръчно огъване и оформяне.
- Изисквания за универсално окабеляване: Като универсален гъвкав проводник той свързва различни конвенционални електрически компоненти.
Резюме:
Стъпка 1: Вижте формата на клемата за свързване
-Ако е плосък терминал (като шина, медна шина) → изберете плосък проводник.
-Ако това е кръгла клема (като клемна стойка или болт), могат да се използват и двете, но кръглите проводници са по-гъвкави, а плоските проводници трябва да бъдат нагънати с кръгли краища.
Стъпка 2: Проверете инсталационния път и среда
-Пътят е фиксиран, прав или само леко извит → изберете равна линия.
-Пътеката е сложна, изисква множество завои или преминаване през тесни дупки → изберете кръгла линия.
